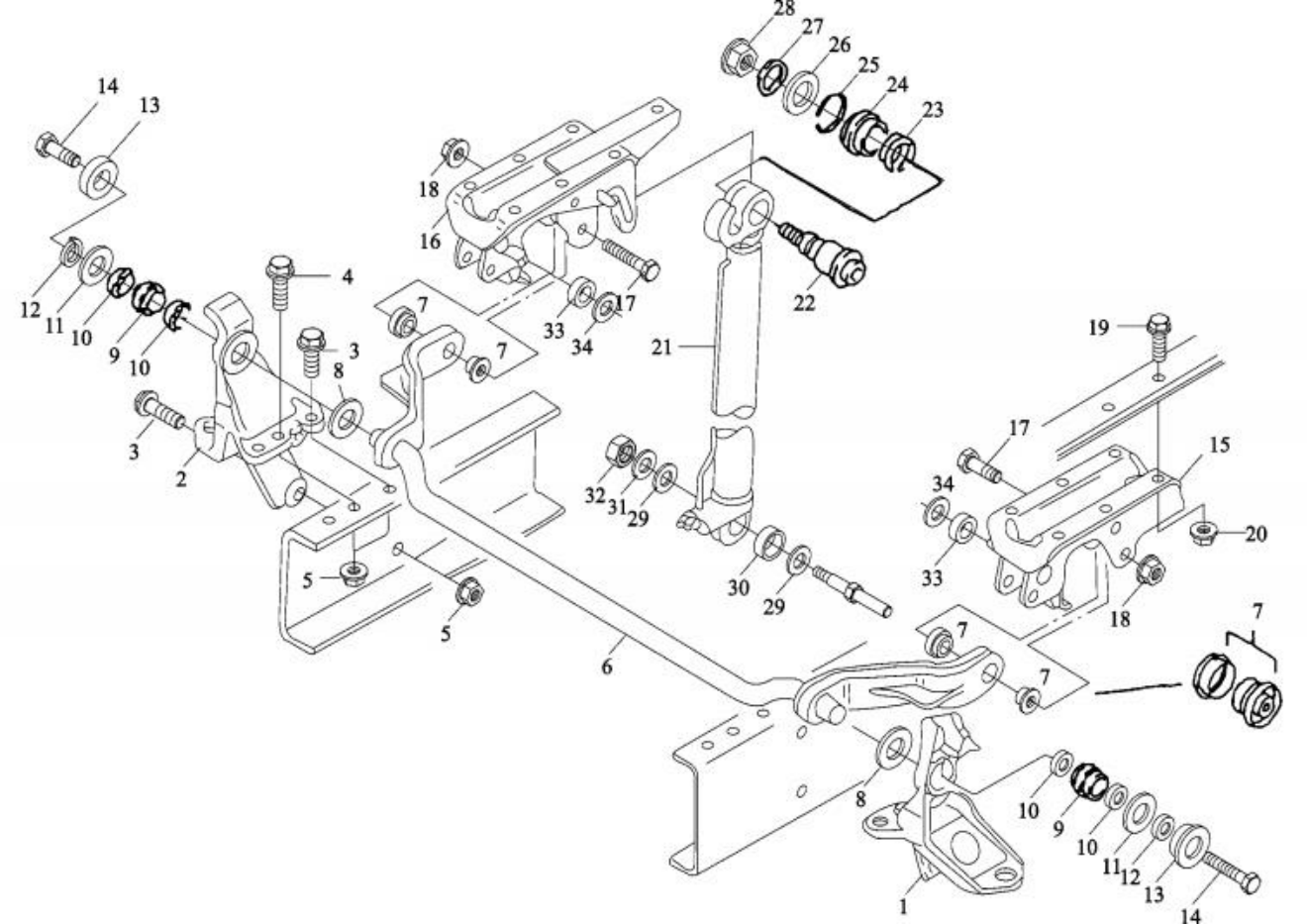

1 | DZ1640430010 | Bracket left | 1 | ||||||||||||||||||
2 | DZ1640430020 | Bracket right | 1 | ||||||||||||||||||
3 | 06.02813.4913 | Hex lock screw | 6 | M14×40 | |||||||||||||||||
4 | 06.02813.4915 | Hex lock screw | 4 | M14×55 | |||||||||||||||||
5 | 06.11251.2005 | Hex lock nut | 10 | M14×1.5-10-MAN183-B1 | |||||||||||||||||
6 | DZ13241430080 | Locating arm assembly | 1 | ||||||||||||||||||
7 | 81.96210.0437 | Rubber pad plastic/steel | 2 | ||||||||||||||||||
8 | 81.90713.0909 | Shim | 2 | 33×65×6-ST/GI | |||||||||||||||||
9 | 06.36950.0510 | Bearing bush | 2 | ||||||||||||||||||
10 | 81.96503.0129 | Seal | 4 | 35.5×47×5-PUR | |||||||||||||||||
11 | 81.96101.0638 | Washer | 2 | 32×70×4-PAF | |||||||||||||||||
12 | 81.96210.0407 | Washer | 2 | A15×28×2.5-200HV- | |||||||||||||||||
13 | 06.15013.0415 | Rubber pad | 2 | MAN183-B1 | |||||||||||||||||
14 | Q218B1430 | Cylinder crew | 2 | M14×30 | |||||||||||||||||
15 | 81.41720.5341 | Bracket assembly left | 1 | ||||||||||||||||||
16 | 81.41720.5340 | Bracket assembly right | 1 | ||||||||||||||||||
17 | 06.01499.0150 | Hex shoulder stud | 2 | M16×100 | |||||||||||||||||
18 | 06.11241.0117 | Hex lock nut | 2 | AM16×1.5-10-A3C | |||||||||||||||||
19 | 06.01739.0054 | Hex bolt | 11 | M12×1.5×35-8.8-A- | |||||||||||||||||
20 | 06.11222.6507 | Hex collar lock nut | 14 | MAN183-A3C M12×1.5-MAN183-B1 |
|||||||||||||||||
21 | DZ93259820150 | Hydraulic cylinder | 1 |
